vlan的劃分方法及配置


艾銻無限科技專業：IT外包、企業外包、北京IT外包、桌面運維、弱電工程、網站開發、wifi覆蓋方案,網絡外包,網絡管理服務,網管外包,綜合布線,服務器運維服務,中小企業it外包服務,服務器維保公司,硬件運維,網站運維服務

VLAN（Virtual Local Area Network）的中文名為“虛擬局域網”。虛擬局域網（VLAN）是一組邏輯上的設備和用戶，這些設備和用戶并不受物理位置的限制，可以根據功能、部門及應用等因素將它們組織起來，相互之間的通信就好像它們在同一個網段中一樣，由此得名虛擬局域網。VLAN是一種比較新的技術，工作在OSI參考模型的第2層和第3層，一個VLAN就是一個廣播域，VLAN之間的通信是通過第3層的路由器來完成的。與傳統的局域網技術相比較，VLAN技術更加靈活，它具有以下優點： 網絡設備的移動、添加和修改的管理開銷減少；可以控制廣播活動；可提高網絡的安全性。

　　在計算機網絡中，一個二層網絡可以被劃分為多個不同的廣播域，一個廣播域?qū)艘粋€特定的用戶組，默認情況下這些不同的廣播域是相互隔離的。不同的廣播域之間想要通信，需要通過一個或多個路由器。這樣的一個廣播域就稱為VLAN。

　　說明： 1.IP劃分vlan只能在hybrid端口上劃分

　　2.IP劃分vlan僅對untagged報文生效

　　3.接口默認沒有開啟IP劃分vlan功能

　　配置要點：

　　第一步：建立vlan

　　第二步：（vlan模式）設置IP子網vlan地址

　　ip-subnet-vlan ip X.X.X.X 掩碼位數

　　第三步：進入指定接口視圖設置接口為hybrid類型 port link-type hybrid

　　port link-type hybrid

　　第四步：設置接口允許通過指定的子網vlan報文

　　第五步：開啟接口的ip子網劃分vlan功能

　　ip-subnet-vlan enable

　　工具/原料

　　Switch_2960 2臺

　　PC 4臺

　　直連線

　　方法/步驟

　　1新建Packet Tracer拓撲圖；

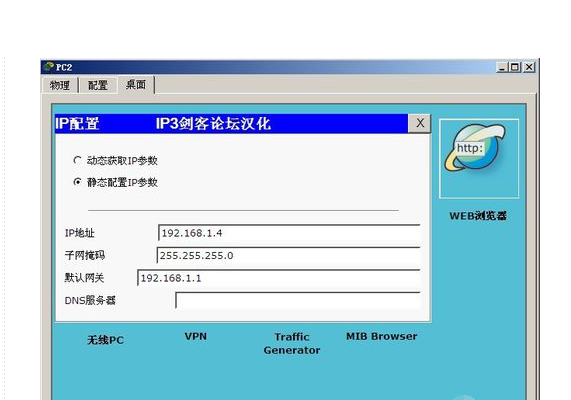

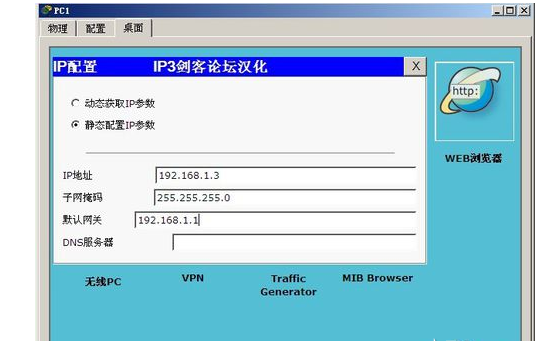

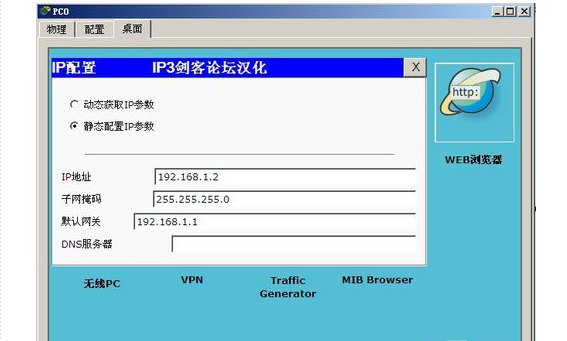

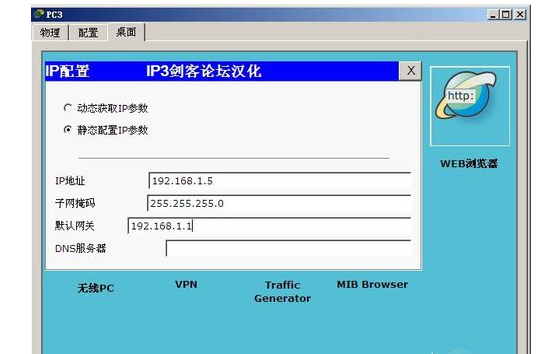

　　2PC設置IP;

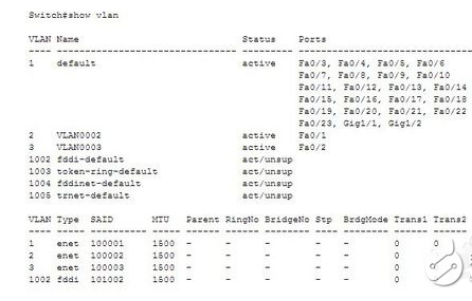

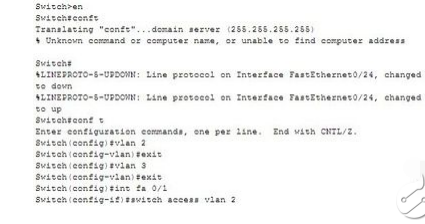

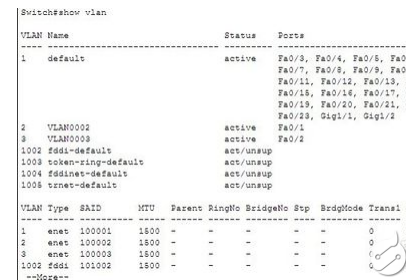

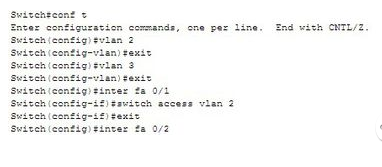

　　3劃分VLAN；將端口劃分到相應VLAN中；

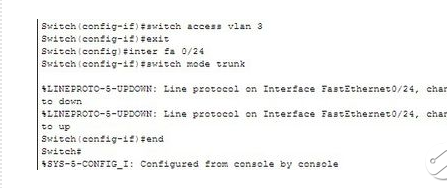

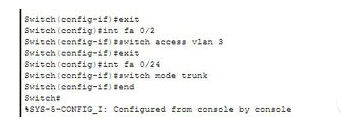

　　4設置Tag VLAN Trunk屬性；

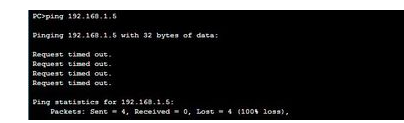

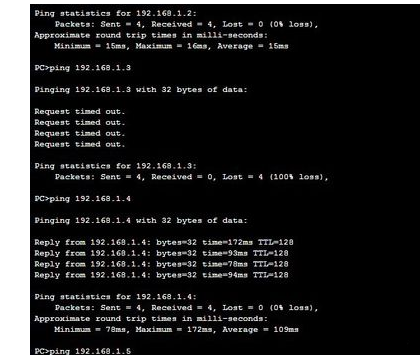

　　5測試

　　技術原理

　　VLAN是指在一個物理網段內。進行邏輯的劃分，劃分成若干個虛擬局域網，VLAN做大的特性是不受物理位置的限制，可以進行靈活的劃分。VLAN具備了一個物理網段所具備的特性。相同VLAN內的主機可以相互直接通信，不同VLAN間的主機之間互相訪問必須經路由設備進行轉發，廣播數據包只可以在本VLAN內進行廣播，不能傳輸?shù)狡渌鸙LAN中。

　　2Port VLAN是實現VLAN的方式之一，它利用交換機的端口進行VALN的劃分，一個端口只能屬于一個VLAN。

　　3Tag VLAN是基于交換機端口的另一種類型，主要用于是交換機的相同Vlan內的主機之間可以直接訪問，同時對不同Vlan的主機進行隔離。Tag VLAN遵循IEEE802.1Q協議的標準，在使用配置了Tag VLAN的端口進行數據傳輸時，需要在數據幀內添加4個字節的8021.Q標簽信息，用于標示該數據幀屬于哪個VLAN，便于對端交換機接收到數據幀后進行準確的過濾。
