串口服務器提供串口轉網絡功能，能夠?qū)S-232/485/422串口轉換成TCP/IP網絡接口，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能，連接網絡進行數據通信，極大的擴展串口設備的通信距離。服務器維護

　　MOXA串口服務器的工作方式

　　1.TCP/UDP通訊模式：該模式下，串口服務器成對的使用，一個作為server端，一個作為client端，兩者之間通過IP地址與端口號建立連接，實現數據雙向透明傳輸。該模式適用于將兩個串口設備之間的總線連接改造為TCP/IP網絡連接。服務器維護

　　2.使用虛擬串口通訊模式：該模式下，一個或者多個轉換器與一臺電腦建立連接，支持?jǐn)?shù)據的雙向透明傳輸。由電腦上的虛擬串口軟件管理下面的轉換器，可以實現一個虛擬串口對應多個轉換器，N個虛擬串口對應M個轉換器（N《=M）。該模式適用于串口設備由電腦控制的485總線或者232設備連接。服務器維護

　　3.基于網絡通訊模式：該模式下，電腦上的應用程序基于SOCKET協議編寫了通訊程序，在轉換器設置上直接選擇支持SOCKET協議即可。服務器維護

　　moxa串口服務器通訊設置參數

　　1.配置AP

　　步驟一：連接網線，如果遇到無法連接本地網絡就先查看寬帶驅動有沒有裝好，另外換一根網線試試。打開網絡連接–點屬性打開本地連接屬性

　　步驟二：更改電腦的IP地址，如192.168.127.1（AP默認的為192.168.127.253）


　　步驟三：用一條網線連接電腦與AP服務器維護

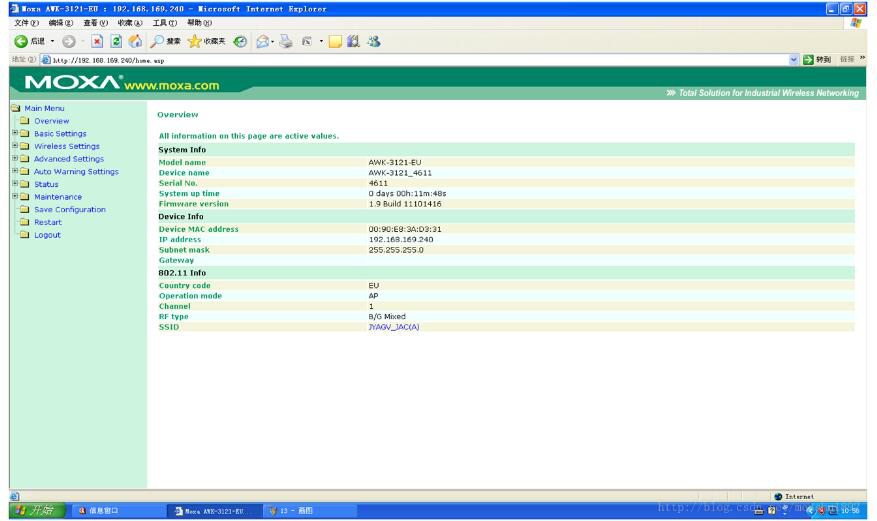

　　步驟四：在配置模式下打開瀏覽器，在網址欄敲入AP的默認IP地址192.168.127.253，輸入完成后按下ENTER鍵彈出配置畫面

　　步驟五：登錄密碼是root

　　步驟六：當按上圖操作后就會彈出如下畫面




　　驟七：點擊NetWorkSetTIngs，IP地址輸入192.168.126.230

　　步驟八：點擊WLAN-BasicWlanSetTIngs

　　步驟九：點擊edit

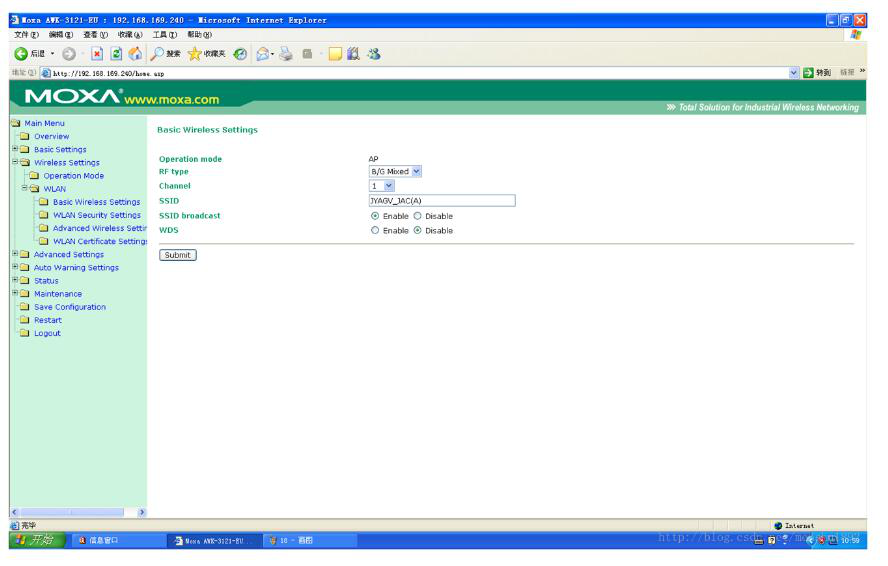

　　步驟十：當按上圖操作后就會彈出如下畫面，按下圖指示操作，ssid改為MOXA2




　　步驟十一：當按上圖操作后就會彈出如下畫面，按下圖設置安全模式及密碼，用的是WPA2，AES，密碼是passphrase：hust1234567。

　　步驟十二：點擊restart，然后重啟，重啟完成后設置完成。

　　2.串口服務器設置服務器維護

　　步驟一：先插網線連接電腦，再給串口服務器供電，進入配置模式

　　步驟二：moxa默認以太網IP地址：192.168.126.254，所以在瀏覽器上面輸入此網址進入配置界面，默認無密碼，直接登錄

　　步驟三：點擊WIZARD，然后設置IP地址，這是串口服務器的無線IP地址哦，默認是192.168.127.254，設置為192.168.126.231，代表一號agv小車

　　步驟四：上一步完成后，把ssid改成MOXA2，代表的是AP的ssid。

　　步驟五：進入安全屬性配置，點擊WPA2–psk，然后下面選AES，就可以在passphrase上面輸入密碼hust1234567。

　　步驟六：operaTIonmode選擇TCPsercer，然后輸入TCPport8989，那個cmdport保持默認的不用管

　　步驟七：選擇串口參數：9600，none，8，1，none，enable，rs-232

　　步驟八：點擊submit，然后完成后點擊WLANSetTIngs-profile，點擊general

　　步驟九：點擊restart，然后restartsystem，submit，至此，就可以等待重啟，重啟后完成串口服務器的配置

　　3.判斷是否配置正確服務器維護

　　先打開AP，然后再打開串口服務器，此時等待5秒鐘，在工作模式下串口服務器就會連上AP了，說明配置正確，如果連接不上說明串口服務器的密碼那里可能沒有和AP配置時保持一致。

　　4.進行數據傳輸服務器維護

　　1）.安裝好drvmgr_setup_Ver1.8_Build_08052115_WHQL，這個是配置虛擬串口的，打開后點擊add-search，就能發現IP地址192.168.126.231（如果自動搜索不到的話，就直接手動輸入，但前提是有本地連接），這個是串口服務器的無線IP，點擊OK后，會自動activate，等待成功后就可以生成一個串口了

　　2）.安裝setup_pcommlite_1.6_12041917，這個是網絡編程調試助手，很好用。點擊那個文檔圖標，彈出來一個配置畫面，把方式選為TCPclient模式，這個時候會提示輸入IP地址和端口號，那就簡單了，首先保證網線連上AP，串口服務器也已經連上AP，輸入192.168.126.231和8989，點擊確定就會自動連接上主機端（串口服務器），右鍵選擇sendpattern，選擇ascll，然后100，點擊開始發送，在串口服務器的2和3口之間連一個杜邦線，就可以看到有源源不斷的100了

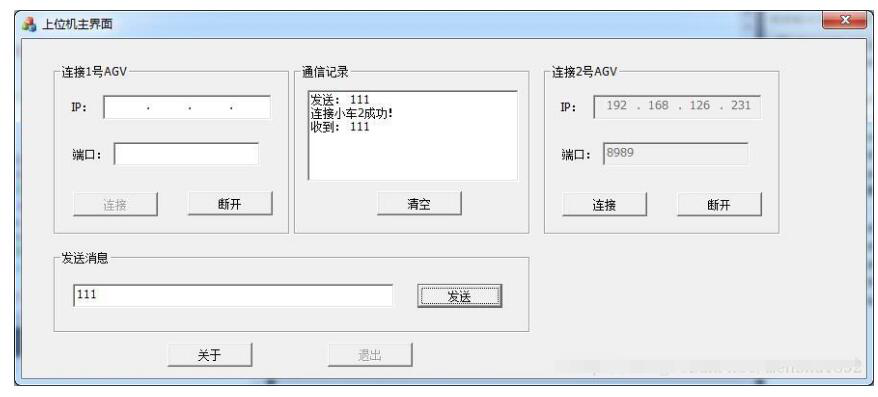

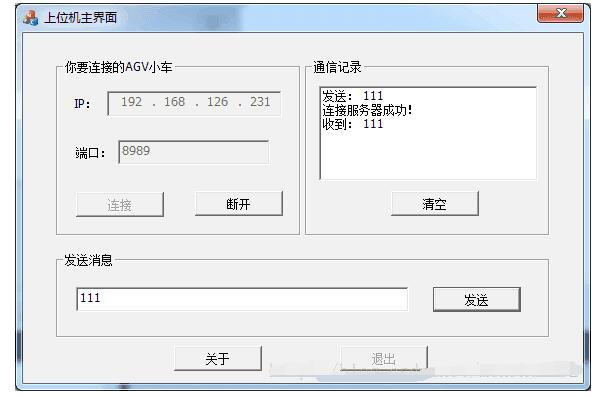

　　3）.如果MFC已經建立一個客戶端，那么就可以代替掉那個網絡編程調試助手了，打開界面后，首先保證網線連上AP，串口服務器也已經連上AP**首先保證網線連上AP，串口服務器也已經連上AP**，此時在MFC上輸入IP地址和端口號，點擊連接，提示連接成功，發送數據，就會提示發送成功，同時返回一個數據。如果要控制多臺小車，就多搞幾個IP地址和端口號的綁定界面。效果圖如下：
