域內NAT

如果服務器和普通用戶部署在同一安全區域，配置域內NAT可以實現該區域的普通用戶通過公網IP地址訪問服務器。

組網需求

圖7-94所示為某校園網的組網，Web Server同時對校內和校外提供Web服務。Web服務器和校內用戶均部署在USG的Trust區域，二者通過交換機與USG相連。
為了保障服務器安全，不對用戶公布服務器的真實IP地址和端口，無論是校內用戶還是校外用戶均只能通過公網IP地址和端口訪問Web Server。

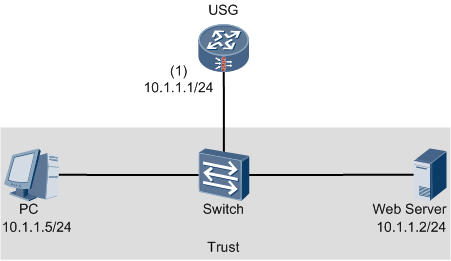

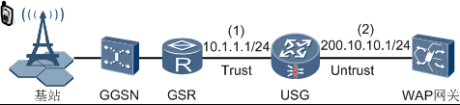

圖  配置域內NAT組網圖

項目	數據
(1)	接口號：GigabitEthernet 0/0/3 IP地址：10.1.1.1/24 安全區域：Trust
NAT地址池	地址池名稱：addresspool1 IP地址范圍：200.10.10.3～200.10.10.5
內網用戶地址范圍	IP地址：10.1.1.0/24
Web Server	內部地址：10.1.1.2/24 內部端口：8080 外部地址：200.10.10.2/24 外部端口：80

配置思路

1. 為實現校內用戶和校外用戶均通過公網IP地址和80端口訪問Web Server的需求，首先需要配置虛擬服務器。
虛擬服務器配置的菜單路徑為：“防火墻 > NAT > 目的NAT > 虛擬服務器”。
2. 為實現校內用戶通過公網IP地址和80端口訪問Web Server的需求，除配置虛擬服務器外還需要保證校內用戶訪問Web Server和Web Server應答的報文均經過USG，禁止校內用戶不經過USG而直接訪問Web Server。
· PC訪問Web Server的流量必須經過設備，這需要通過將PC的缺省網關設置為設備內網接口的IP來實現。同時，不能將Web服務器的實際IP地址告知內網用戶。
· Web Server回應給PC的流量的必須經過設備，這需要通過將PC訪問服務器的流量的源地址轉換為公網地址來實現。這樣服務器會認為訪問流量來自外網，回應報文就發給設備，由設備進行轉發，而不會由交換機直接轉發。
域內NAT配置的菜單路徑為：“防火墻 > NAT > 源NAT”。

操作步驟

1. 配置接口基本參數。
a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中單擊GE0/0/3對應的。
c. 配置接口GigabitEthernet 0/0/3。
GigabitEthernet 0/0/3的相關參數如下，其他參數使用默認值：
· 安全區域：trust
· 模式：路由
· 連接類型：靜態IP
· IP地址：10.1.1.1
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
2. 配置域間安全策略，以保證網絡基本通信正常。具體步驟略。
3. 配置虛擬服務器。
a. 選擇“防火墻 > NAT > 目的NAT”，單擊“虛擬服務器”頁簽。
b. 在“虛擬服務器列表”列表中單擊，參數配置如圖7-95所示。

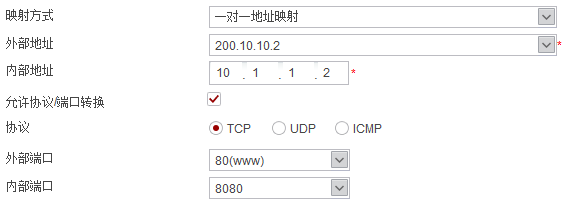

圖7-95  配置虛擬服務器  c. 單擊“應用”。
 說明：
在校內用戶PC上和Web Server上均需要配置到達外部網絡（200.10.10.0/24）的路由，下一跳為10.1.1.1。
4. 配置NAT地址池。
a. 選擇“防火墻 > NAT > 源NAT”。
b. 選擇“NAT地址池”頁簽。
c. 在“NAT地址池列表”中單擊，參數配置如圖7-96所示。
圖7-96  配置NAT地址池  d. 單擊“應用”。
5. 配置域內NAT。
a. 選擇“源NAT”頁簽。
b. 在“源NAT策略列表”中單擊，參數配置如圖7-97所示。

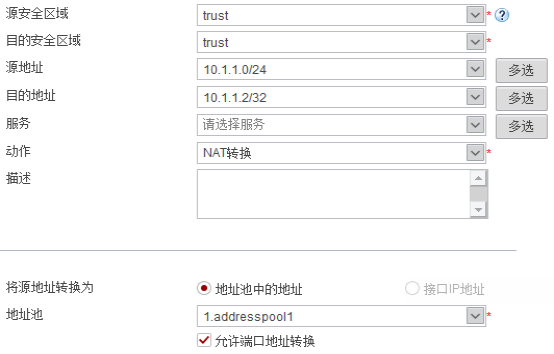

圖7-97  配置源NAT  c. 單擊“應用”。

結果驗證

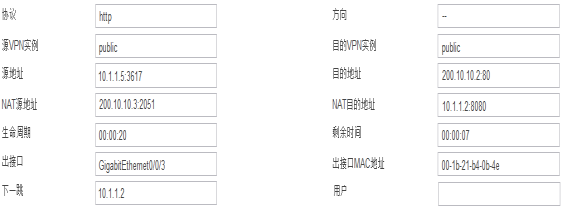

校內用戶（以10.1.1.5為例）可以通過公網IP地址200.10.10.2訪問Web Server。選擇“防火墻 > 監控 > 會話表”，查看會話表如圖7-98所示。
圖7-98  結果驗證  以上文章由北京艾銻無限科技發展有限公司整理
