應用靜態路由的GRE隧道

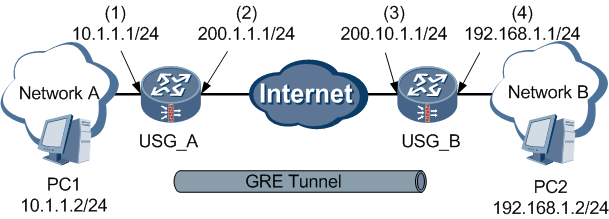

組網需求



配置思路

操作步驟

· 配置USG_A。

1. 配置接口基本參數。

a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全區域：trust

§ IP地址：10.1.1.1

§ 子網掩碼：255.255.255.0

其他配置項采用缺省值。

d. 單擊“應用”。

e. 在“接口列表”中，單擊GE0/0/2對應的。

f. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全區域：untrust

§ IP地址：200.1.1.1

§ 子網掩碼：255.255.255.0

其他配置項采用缺省值。

g. 單擊“應用”。

2. 配置GRE隧道接口。

 說明：

GRE隧道接口可以加入到任意一個安全區域。當GRE隧道接口和源端接口（源端地址所屬的接口）不在同一安全區域中時，需要配置域間包過濾，使兩個安全區域能夠互相訪問。

a. 選擇“VPN > GRE > GRE”。

b. 在“GRE接口列表”中，單擊“新建”。
c. 配置GRE隧道接口參數。

3. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

§ 源安全區域：untrust

§ 源地址：200.10.1.0/24

§ 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

§ 源安全區域：trust

§ 目的安全區域：untrust

§ 源地址：10.1.1.0/24

§ 目的地址：192.168.1.0/24

§ 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

§ 源安全區域：untrust

§ 目的安全區域：trust

§ 源地址：192.168.1.0/24

§ 目的地址：10.1.1.0/24

§ 動作：permit

v. 單擊“應用”。

1. 配置USG_A到網絡B的靜態路由，出接口為GRE隧道接口。

a. 選擇“路由 > 靜態 > 靜態路由”。

b. 在“靜態路由列表”中，單擊“新建”。

c. 在“新建靜態路由”界面中，配置如下：

§ 目的地址：192.168.1.0

§ 掩碼：255.255.255.0

§ 出接口：Tunnel

其他配置項采用缺省值。

a. 單擊“應用”。

· 配置USG_B。

1. 配置接口基本參數。

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全區域：trust

§ IP地址：192.168.1.1

§ 子網掩碼：255.255.255.0

其他配置項采用缺省值。

d. 單擊“應用”。

e. 在“接口列表”中，單擊GE0/0/2對應的。

f. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全區域：untrust

§ IP地址：200.10.1.1

§ 子網掩碼：255.255.255.0

其他配置項采用缺省值。

g. 單擊“應用”。

2. 配置GRE隧道接口。

 說明：

GRE隧道接口可以加入到任意一個安全區域。當GRE隧道接口和源端接口（源端地址所屬的接口）不在同一安全區域中時，需要配置域間包過濾，使兩個安全區域能夠互相訪問。

a. 選擇“VPN > GRE > GRE”。

b. 在“GRE接口列表”中，單擊“新建”。

c. 配置GRE隧道接口參數。

3. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

§ 源安全區域：untrust

§ 源地址：200.1.1.0/24

§ 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

§ 源安全區域：trust

§ 目的安全區域：untrust

§ 源地址：192.168.1.0/24

§ 目的地址：10.1.1.0/24

§ 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

§ 源安全區域：untrust

§ 目的安全區域：trust

§ 源地址：10.1.1.0/24

§ 目的地址：192.168.1.0/24

§ 動作：permit

v. 單擊“應用”。

1. 配置USG_B到網絡A的靜態路由，出接口為GRE隧道接口。

a. 選擇“路由 > 靜態 > 靜態路由”。

b. 在“靜態路由列表”中，單擊“新建”。

c. 在“新建靜態路由”界面中，配置如下：

§ 目的地址：10.1.1.0

§ 掩碼：255.255.255.0

§ 接口：Tunnel

其他配置項采用缺省值。

a. 單擊“應用”。

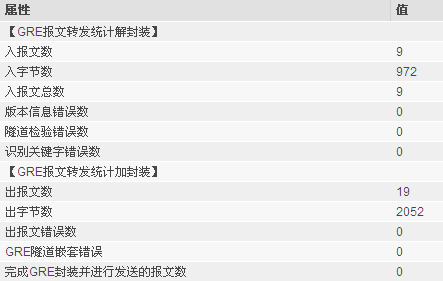

結果驗證
