布線技術常用的公式

2015-11-25 11:40 作者：admin 瀏覽量：

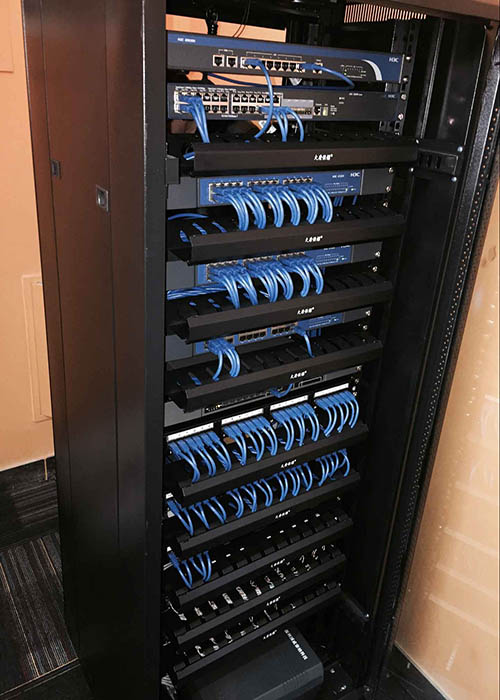

　　RJ-45頭的需求量：m=n*4+n*4*15%

　　m:表示RJ-45接頭的總需求量

　　n:表示信息點的總量

　　n*4*15%:表示留有的富余

　　信息模塊的需求量：m=n+n*3%

　　m：表示信息模塊的總需求量

　　n:表示信息點的總量

　　n*3%：表示富余量

　　每層樓用線量：C=[0.55*(L+S)+6]*n

　　L:本樓層離管理間最遠的信息點距離

　　S：本樓層離管理間最近的信息點距離

　　n:本樓層的信息點總數

　　0.55：備用系數

　　6：端接容差

　　在選擇線槽時,線槽的截面積=水平線纜面積×3

　　1、最長的線距+最短的線距)/2=平均值

　　(平均值+5米)X點數=總長度

　　總長度/305(標準每箱米數)+2箱=總箱數

　　+的數量也可自己定,第一次的話,寧可多備點,不要事后

　　2、每個服務需一條4對非屏蔽雙絞線電纜或2芯(62.5/125微米多模)光纜;

　　每個通訊間中水平電纜的總數量=(由通訊間提供服務的工作區的數量)*(每

　　一工作區提供的服務的數量)

　　工作區水平布線計算：

　　A：最近信息點距離;

　　B：最遠信息點距離;

　　C：每層工作區信息點數量

　　每層所需電纜長度=(A+B)/2*1.1*C

　　總共所需電纜箱數=各層電纜長總和/305米/箱

　　(綜合布線系統工程設計，找小艾布線工程服務團隊)

　　3、C=[0。55(F+N)+6]Xn(m)

　　C每個樓層的用線量

　　F為最遠信息插座離配線間的距離

　　N為最近的信息插座離配線間的距離

　　n為每層信息插座的數量

　　簡單公式：

　　1.(最長線距+最短的線距)/2*1.1= 平均線長

　　平均線長*信息點=需要的線纜總數

　　線纜總數/305=需要多少箱線

　　2. 線數：(最長+最短)/2x1.1+2x樓高

　　箱數：線數x信息點數/305

　　3. (最遠距離 + 最近距離)/ 2 *1.1 + 層高)* 節點數)/ 305 = 線纜箱數。

　　其中：1.1系數是損耗;層高是樓層高度，如果水平線槽走天花板，則必須計算;

　　如果是架空地板可以不計;305是1000英尺換算。

　　4. 最長的網線和最短網線的平均值X總的點數，然后再加10%的冗余

　　RJ-45頭的需求量：m=n*4+n*4*15%

　　m:表示RJ-45接頭的總需求量

　　n:表示信息點的總量

　　n*4*15%:表示留有的富余

　　信息模塊的需求量：m=n+n*3%

　　m：表示信息模塊的總需求量

　　n:表示信息點的總量

　　n*3%：表示富余量

　　每層樓用線量：C=[0.55*(L+S)+6]*n

　　L:本樓層離管理間最遠的信息點距離

　　S：本樓層離管理間最近的信息點距離

　　n:本樓層的信息點總數

　　0.55：備用系數

　　6：端接容差

　　在選擇線槽時,線槽的截面積=水平線纜面積×3

　　1、最長的線距+最短的線距)/2=平均值

　　(平均值+5米)X點數=總長度

　　總長度/305(標準每箱米數)+2箱=總箱數

　　+的數量也可自己定,第一次的話,寧可多備點,不要事后

　　2、每個服務需一條4對非屏蔽雙絞線電纜或2芯(62.5/125微米多模)光纜;

　　每個通訊間中水平電纜的總數量=(由通訊間提供服務的工作區的數量)*(每

　　一工作區提供的服務的數量)

　　工作區水平布線計算：

　　A：最近信息點距離;

　　B：最遠信息點距離;

　　C：每層工作區信息點數量

　　每層所需電纜長度=(A+B)/2*1.1*C

　　總共所需電纜箱數=各層電纜長總和/305米/箱

　　(電子工業出版社 綜合布線系統工程設計)

　　3、C=[0。55(F+N)+6]Xn(m)

　　C每個樓層的用線量

　　F為最遠信息插座離配線間的距離

　　N為最近的信息插座離配線間的距離

　　n為每層信息插座的數量

　　簡單公式：

　　1.(最長線距+最短的線距)/2*1.1= 平均線長

　　平均線長*信息點=需要的線纜總數

　　線纜總數/305=需要多少箱線

　　2. 線數：(最長+最短)/2x1.1+2x樓高

　　箱數：線數x信息點數/305

　　3. (最遠距離 + 最近距離)/ 2 *1.1 + 層高)* 節點數)/ 305 = 線纜箱數。

　　其中：1.1系數是損耗;層高是樓層高度，如果水平線槽走天花板，則必須計算;

　　如果是架空地板可以不計;305是1000英尺換算。

　　4. 最長的網線和最短網線的平均值X總的點數，然后再加10%的冗余
